Obudowy filtracyjne: obudowy do filtracji workowej i filtracji świecowej

W dziedzinie filtracji, kluczowym elementem skuteczności systemów oczyszczania są obudowy filtracyjne. Te niepozorne, ale istotne komponenty odgrywają kluczową rolę w utrzymaniu wydajności i niezawodności całego systemu. Obudowy filtracyjne są zaprojektowane z myślą o montażu i ochronie elementów filtracyjnych, takich jak wkłady filtracyjne czy kasetki filtracyjne, spełniając przy tym różnorodne funkcje mające na celu zabezpieczenie przed zanieczyszczeniami i utrzymanie optymalnej jakości przefiltrowanego medium.

Materiały konstrukcyjne, z których wykonane są obudowy filtracyjne, zazwyczaj obejmują stal nierdzewną, aluminium, tworzywa sztuczne i inne, w zależności od warunków pracy i wymagań danego systemu. Ich konstrukcja może przyjąć różne formy, od cylindrycznych po prostopadłościenne, dostosowując się do specyfiki filtrów oraz warunków instalacyjnych.

Główną funkcją obudów jest zapewnienie solidnego mocowania wkładów filtracyjnych oraz ochrona przed uszkodzeniami mechanicznymi i zanieczyszczeniami z otoczenia. Wspomagają proces filtracji, umożliwiając łatwy dostęp do elementów filtracyjnych podczas konserwacji czy wymiany. Mocowania, zaciski czy zamki ułatwiają montaż i demontaż filtrów, co przekłada się na efektywność obsługi systemu.

Dodatkowe funkcje, jak okna kontrolne czy manometry do monitorowania różnicy ciśnień, wzbogacają funkcjonalność obudów filtracyjnych. Niektóre obudowy są wyposażone w systemy automatycznego oczyszczania, co podnosi efektywność i przedłuża żywotność filtrów.

Obudowy filtracyjne znalazły zastosowanie w różnych branżach, od przemysłu chemicznego po spożywczy, petrochemiczny i energetyczny. Są integralnym elementem systemów oczyszczania powietrza, wody czy gazu, gwarantując nie tylko skuteczność filtracji, ale także długotrwałą niezawodność całego systemu.

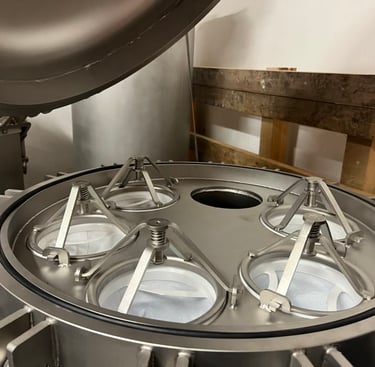

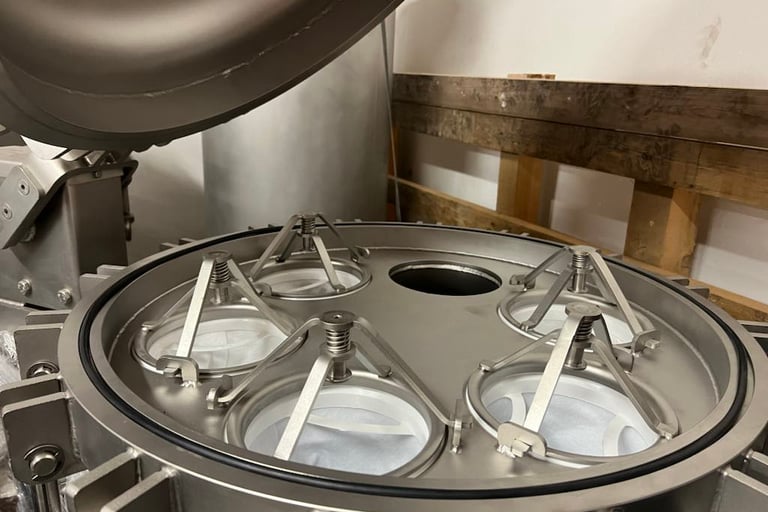

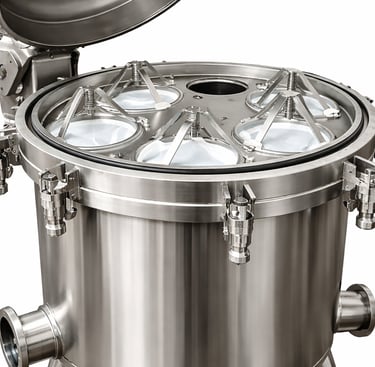

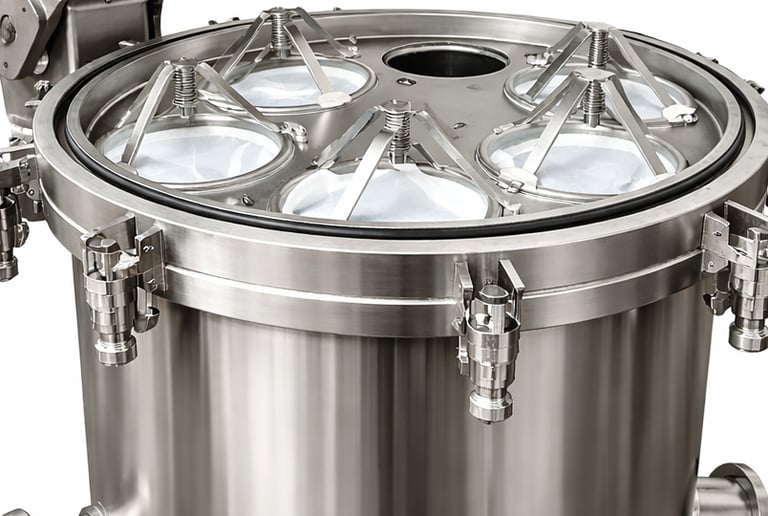

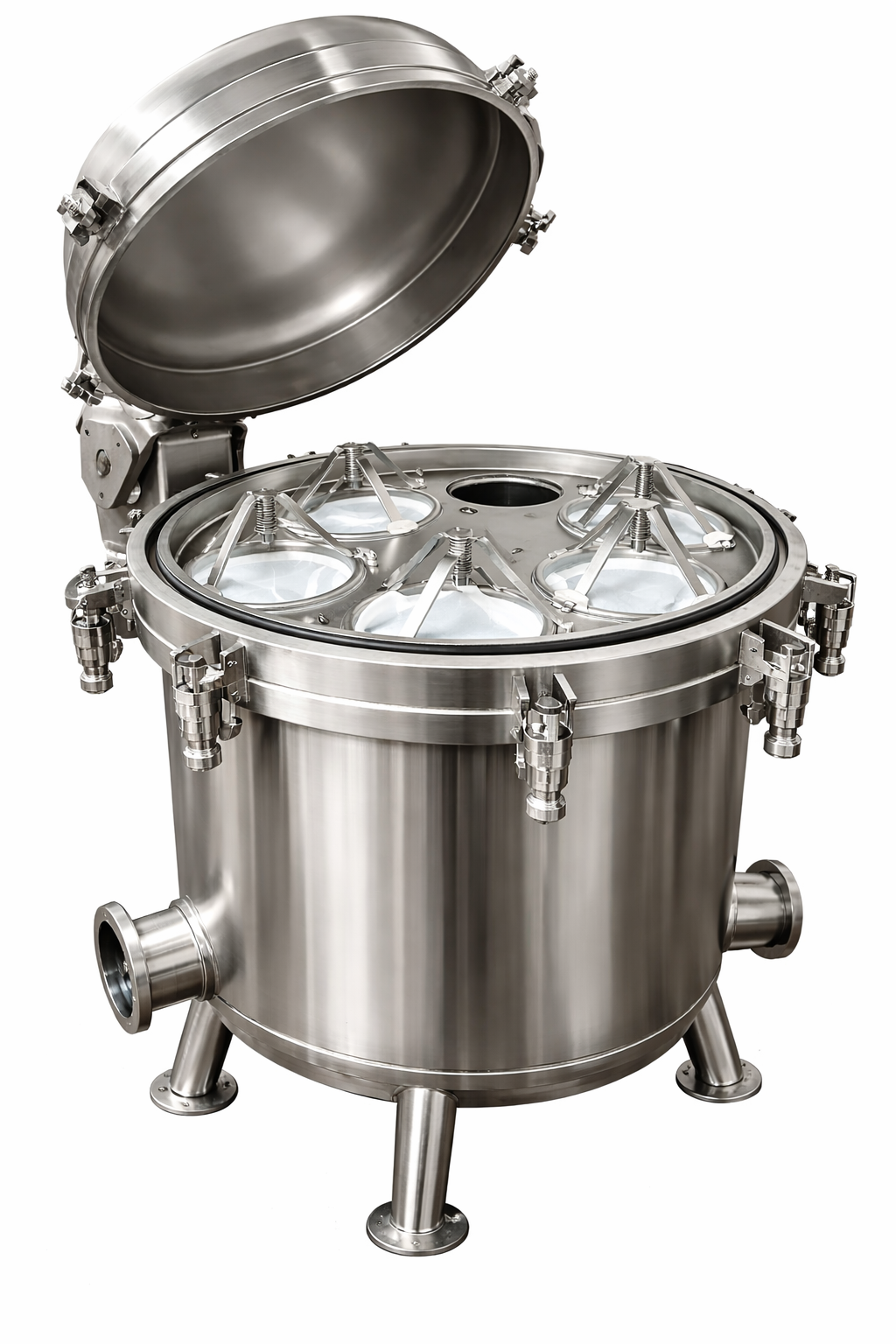

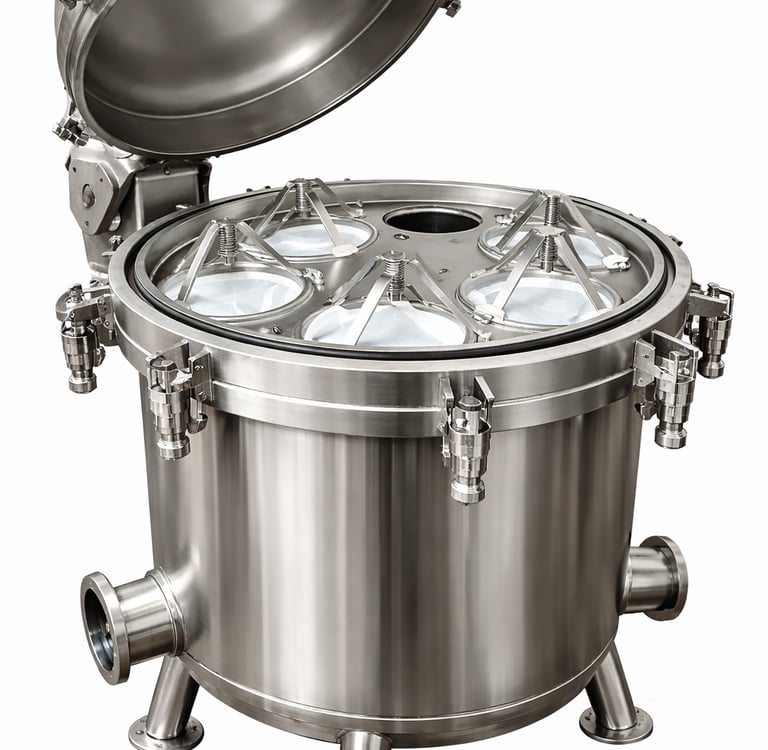

Obudowy do filtrów workowych

Nasze obudowy filtrów workowych zostały zaprojektowane z myślą o maksymalnym bezpieczeństwie procesu, trwałości oraz komforcie bieżącej obsługi przez operatorów.

Materiał wykonania: Najwyższej jakości stal nierdzewna AISI 304 lub kwasoodporna AISI 316L, gwarantująca pełną kompatybilność chemiczną i odporność na korozję w trudnych warunkach przemysłowych.

Ergonomiczne zamykanie: Płaska pokrywa z poręcznym uchwytem, montowana na 4 solidnych śrubach oczkowych. Taka konstrukcja umożliwia szybką, beznarzędziową wymianę wkładów, minimalizując czasy przestojów serwisowych.

Innowacyjny zamek doszczelniający: Obudowy są standardowo wyposażone w specjalny zamek (kołnierz) montażowy dedykowany do worków z nowoczesnym kołnierzem plastikowym (np. polipropylenowym lub poliestrowym). Pod wpływem ciśnienia napływającej cieczy kołnierz ten samo-doszczelnia się w gnieździe, co całkowicie eliminuje zjawisko tzw. bypassu (przecieku cieczy niefiltrowanej do czystej).

Specyfikacja Techniczna Obudów:

Maksymalne ciśnienie pracy: 10 bar

Maksymalna temperatura pracy: 100°C

Projektowy spadek ciśnienia (Delta P max): 4,0 bar

Zalecany roboczy spadek ciśnienia (wymiana wkładu): 2,5 bar

Grupa płynów: II (płyny bezpieczne, niebezpieczne – w zależności od konfiguracji i medium)

Zgodność z dyrektywami: Urządzenia produkowane i klasyfikowane zgodnie z dyrektywą ciśnieniową PED 2014/68/WE (Art. 4, ust. 3 – uznana praktyka inżynierska).

Nasza oferta obudów filtracyjnych dla filtrów workowych:

Materiał: SS304/SS316L

Ilość worków w obudowy: 1 workowa/3 workowa/5 workowa/7 workowa/9 workowa/12 workowa

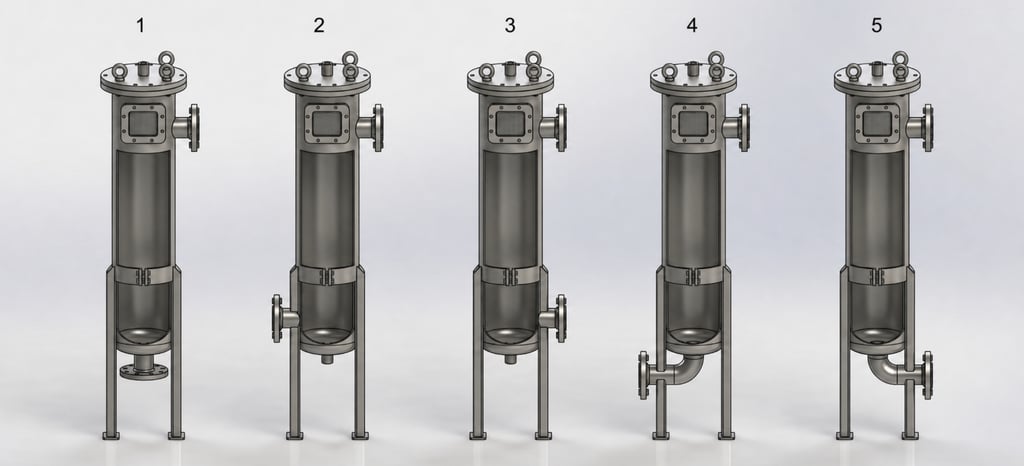

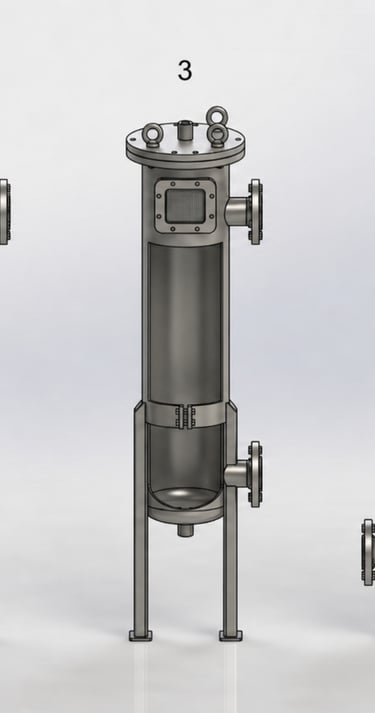

Obudowa dla rozmiaru: BF1 #1/ BF2 #2/ BF3 #3/ BF4 #4

Przyłącza: Gwint wewn. BSP (mufa): 1", 2", 3"/ Gwint zewn. BSP (nypel): 1", 2", 3"/ Kołnierze DIN / ANSI: ½" – 10" (stałe lub luźne)/ Złącza Tri-Clamp/ Złącza Camlock/Złącza higieniczne (mleczarskie): DIN 11851 / DIN 11853/Króćce do przyspawania (pod spaw)

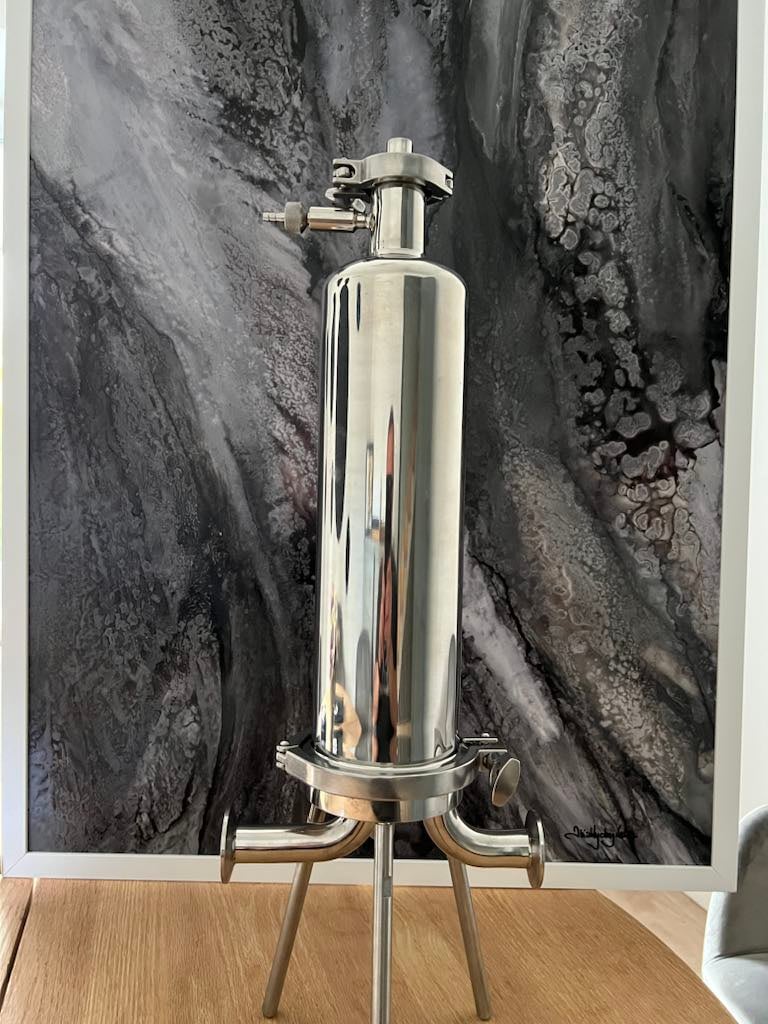

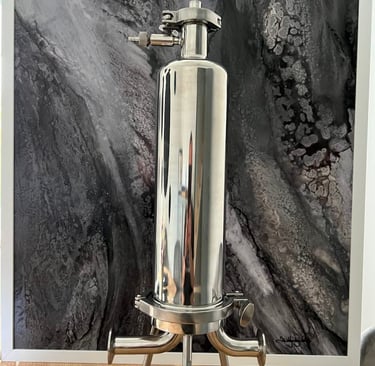

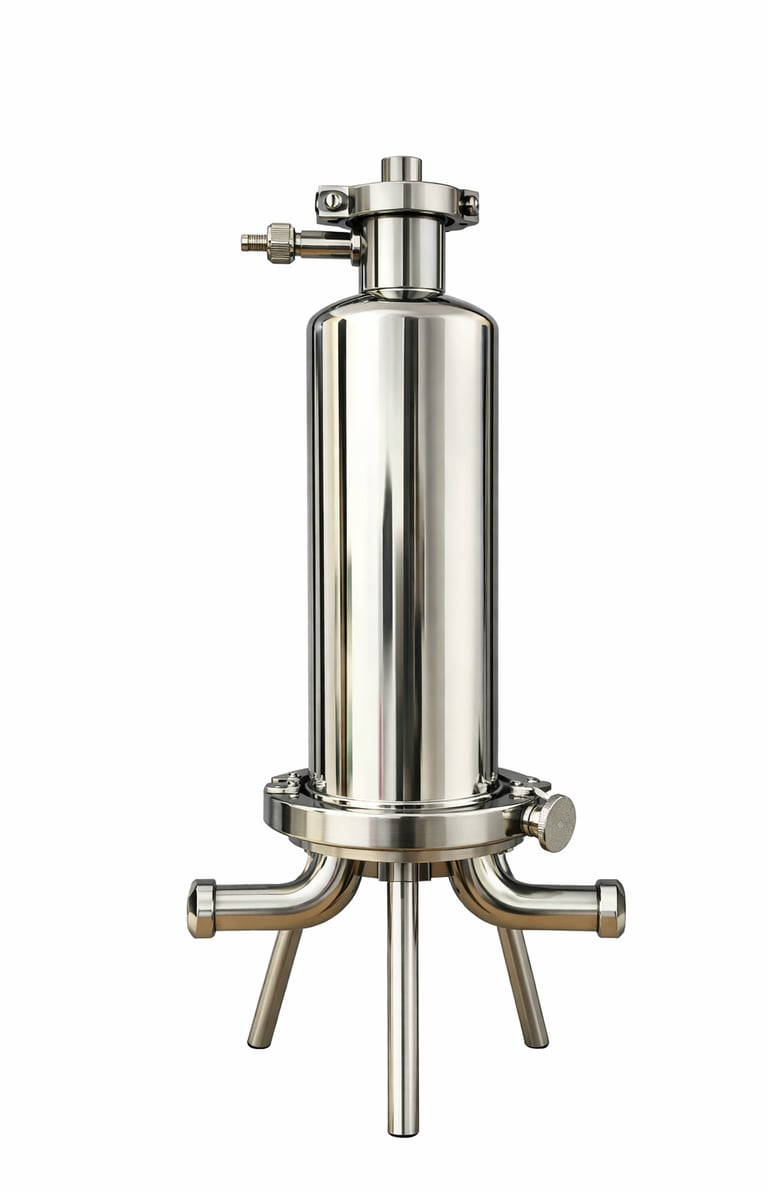

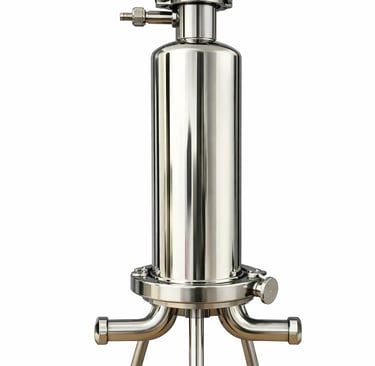

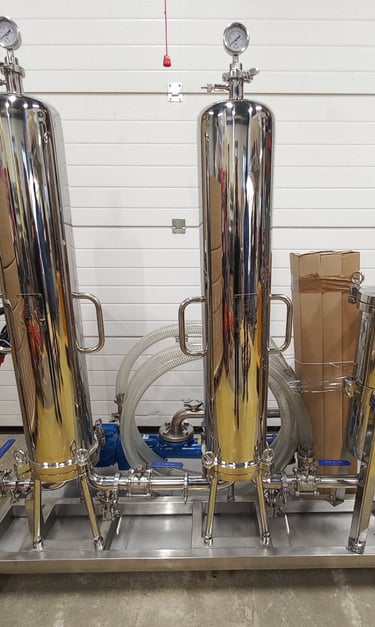

Obudowa do filtrów świecowych

Nasza oferta obudów filtracyjnych dla filtrów świecowych:

BioPharma/Spożywcza/Chemiczna

Materiał: SS304/SS316L

Liczba wkładów filtracyjnych w obudowie: 1/3/5/7/9/12

Długość wkładów w obuodwie: 10"/20"/30"/40"

Typy gniazd: 222, 226, DOE,

Rodzaje przyłączy: Triclamp, kołnierz, gwint zewnętrzny nypel, gwint wewnętrzny mufa,Złącza higieniczne DIN 11851.

Filtry świecowe służą do oczyszczania cieczy i gazów, powietrza, azotu oraz pary. Dzięki wysokiej skuteczności znajdują szerokie zastosowanie w przemyśle spożywczym, farmaceutycznym i kosmetycznym.

Składają się z obudowy oraz wymiennych wkładów filtracyjnych, które zatrzymują zanieczyszczenia podczas przepływu medium. W zależności od liczby wkładów wyróżnia się filtry jednoświecowe i wieloświecowe. Różnorodność dostępnych wkładów pozwala dopasować filtrację do wymagań danego procesu.
